はじめに
前の記事でははじめてcircuitpythonを使い始め，何とか有線LANによるpingが行えるところまで作りました．しかしこの方法は個人の方の方法をまねてライブラリなどを入れていったため，本筋とは少し異なっているのではと思い始めました．そこで今回はcircuitpython本家から必要なライブラリ等をダウンロードし，有線LANでの通信を行えるまでの方法を改めて書き残します．
環境
- ハードウェア: Raspberry Pi Pico 2W
- circuitpython: 10.0.3
circuitpythonのダウンロードとインストール
本家にある最新circuitpythonをインストールします．こちらのサイトからuf2ファイルをダウンロードしてきました．その後，Picoに備わるBOOTSELボタンを押しながらパソコンにUSBケーブルにて接続するとPicoが外部ストレージとしてマウントされるので，ダウンロードしたuf2ファイルをそこへコピーすればcircuitpythonのインストールは完成です．
必要なライブラリのダウンロード
circuitpythonの本家にはライブラリをダウンロードできるようになっています．こちらのサイトに行き，バージョンにあったライブラリをダウンロードしてください．今回は10.x系のライブラリをダウンロードしました．
必要なライブラリのインストール
圧縮ファイルをダウンロードしたら解答してください．libフォルダがありますので，その中から必要なライブラリをPicoに入れます．今回の必須ライブラリは以下のとおりです．
- adafruit_bus_deviceフォルダ
- adafruit_wiznet5kフォルダ
- adafruit_requests.mpyファイル
- adafruit_tick.mpyファイル

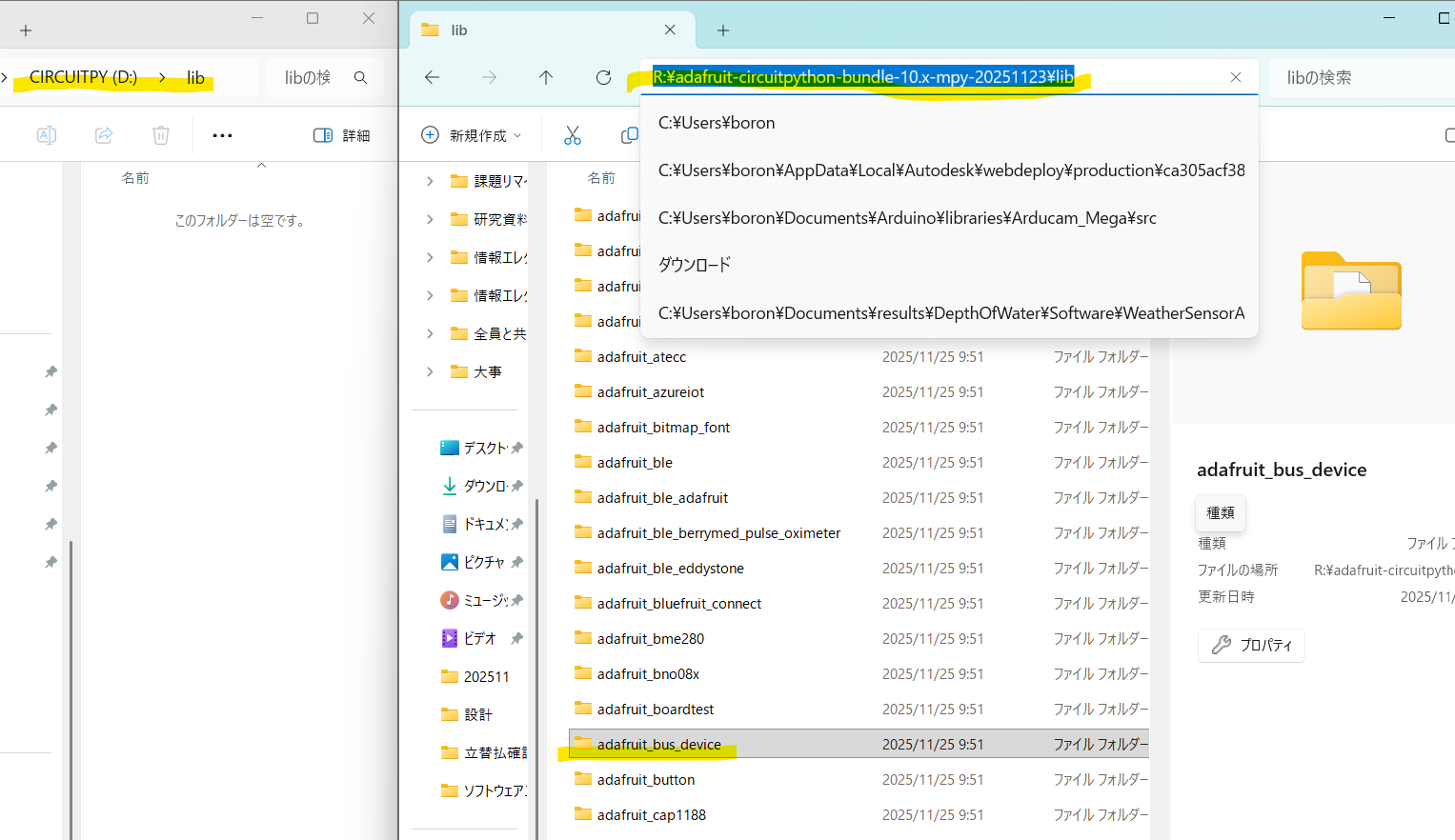

上記4ライブラリをPicoのlibフォルダに入れてください．下の図はadafruit_bus_deviceをコピーする直前の様子を表しています．
動作確認
最後に動作確認です．前に示したプログラムと少し異なり，MACアドレスの指定方法がタプルから文字列になっています．下にプログラムリストを改めて示します．
import board
import busio
import digitalio
import time
from adafruit_wiznet5k.adafruit_wiznet5k import WIZNET5K
SPI0_SCK = board.GP18
SPI0_TX = board.GP19
SPI0_RX = board.GP16
SPI0_CSn = board.GP17
W5500_RSTn = board.GP20
print("Wiznet5k Ping Test (no DHCP)")
# Setup your network configuration below
# random MAC, later should change this value on your vendor ID
MY_MAC = '0x00:0x01:0x02:0x03:0x04:0x05'
IP_ADDRESS = (192, 168, 1, 100)
SUBNET_MASK = (255, 255, 255, 0)
GATEWAY_ADDRESS = (192, 168, 0, 1)
DNS_SERVER = (8, 8, 8, 8)
led = digitalio.DigitalInOut(board.LED)
led.direction = digitalio.Direction.OUTPUT
ethernetRst = digitalio.DigitalInOut(W5500_RSTn)
ethernetRst.direction = digitalio.Direction.OUTPUT
# For Adafruit Ethernet FeatherWing
cs = digitalio.DigitalInOut(SPI0_CSn)
# For Particle Ethernet FeatherWing
# cs = digitalio.DigitalInOut(board.D5)
spi_bus = busio.SPI(SPI0_SCK, MOSI=SPI0_TX, MISO=SPI0_RX)
# Reset W5500 first
ethernetRst.value = False
time.sleep(1)
ethernetRst.value = True
# Initialize ethernet interface with DHCP
# eth = WIZNET5K(spi_bus, cs)
# Initialize ethernet interface without DHCP
eth = WIZNET5K(spi_bus, cs, is_dhcp=False, mac=MY_MAC)
# Set network configuration
eth.ifconfig = (IP_ADDRESS, SUBNET_MASK, GATEWAY_ADDRESS, DNS_SERVER)
print("Chip Version:", eth.chip)
print("MAC Address:", [hex(i) for i in eth.mac_address])
print("My IP address is:", eth.pretty_ip(eth.ip_address))
while True:
led.value = not led.value
time.sleep(1)
print("Done!")
これで192.168.1.*セグメントに割り振られたIPアドレスをパソコンに設定し，192.168.1.100とpingを打つと返答があります．
